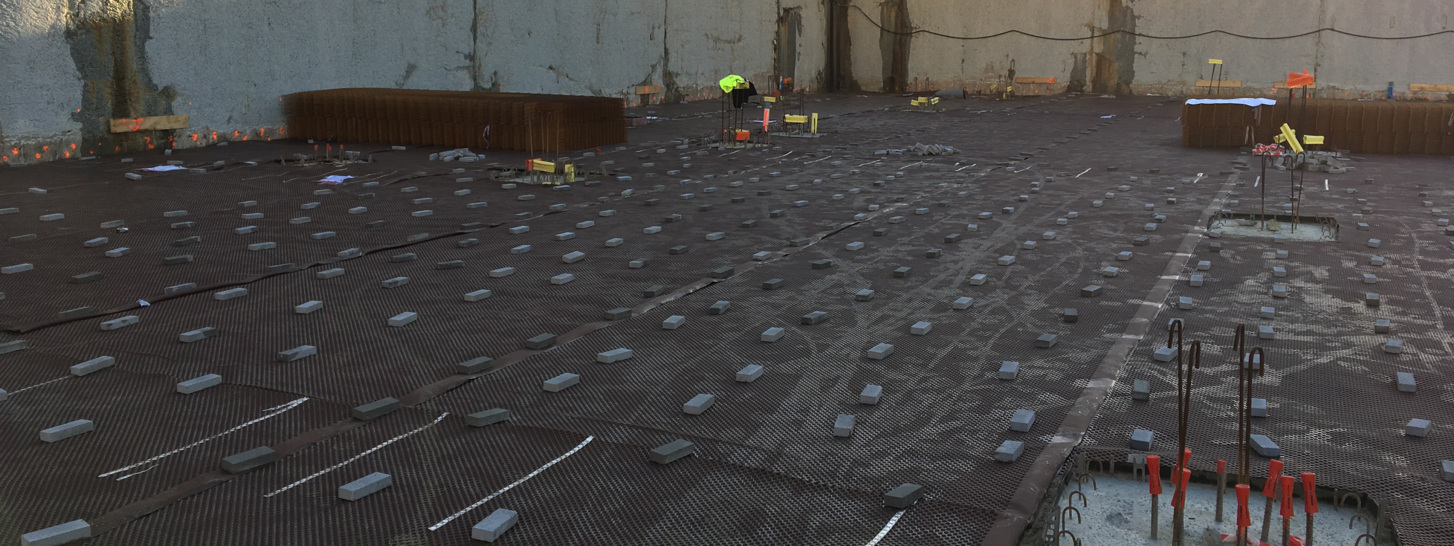

Drainage sous dallage / Tapis drainants

La référence qualitative, alternative aux hérissons drainants et âmes drainantes filamenteuses.

La réalisation de dallages désolidarisés ou solidarisés, de dalles portées ou de radiers peut entraîner un certain nombre de désordres lorsque ceux-ci sont soumis à des pressions hydrostatiques ou gazeuses en sous-face.

Celles-ci sont engendrées par la nature du terrain ou par l'environnement topographique.
Une couche de décompression entre le sol et le dallage va prévenir l'établissement de ces pressions en sous-face et drainer les eaux d'infiltration vers un réseau de drainage.

Domaine d'emploi

  • Les nappes DELTA sont destinées à limiter les pressions hydrostatiques pouvant apparaître sous les dallage et à collecter et guider par gravité les infiltrations sur toute la surface du fond de forme.
  • Mise en œuvre dans le cadre de dallages de différents types de constructions tels que parkings, maisons individuelles, locaux divers (industriels, de stockage, commerciaux…).
  • Norme de référence : NF P 11-213-1 de mars 2005 (DTU 13.3) « Dallages – Conception, calcul et exécution ».
  • Le niveau de la nappe phréatique peut se situer temporairement ou en permanence au-dessus du niveau de la nappe drainante (le système n'assure pas de fonction de cuvelage).
  • Types de dallage : dallage désolidarisé, dallage solidarisé, dalle portée, radier.
smallRetina 02:58:05 mediumAlias 02:58:05 large 02:58:05 xlarge 02:58:05

Avantages du drainage avec DELTA

1. Gain de terrassement

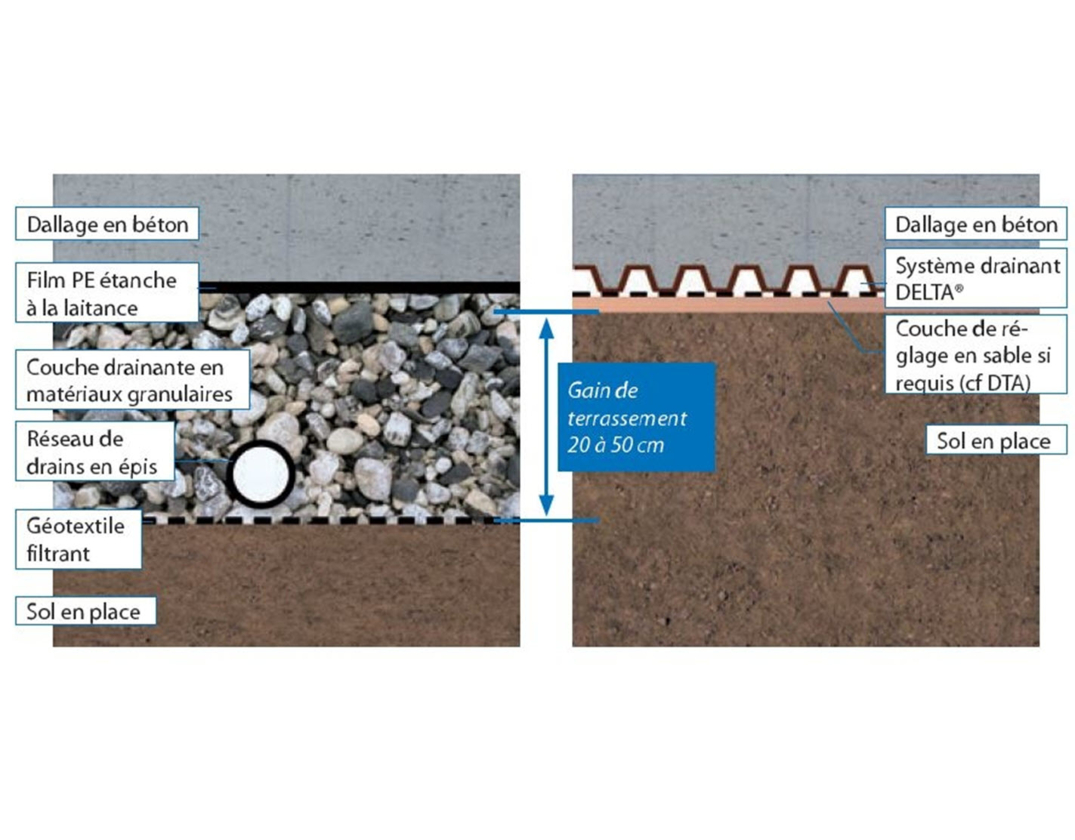

À gauche : Le procédé classique de drainage (« hérissons drainants ») comprend un géotextile filtrant déroulé sur le fond de forme, une couche drainante en matériaux granulaires d'épaisseur en général comprise entre 20 et 50 cm, une feuille synthétique de séparation et un réseau de drains en épi. Ce procédé est néanmoins coûteux et entraîne une importante épaisseur de construction.

À droite : Les nappes DELTA® sont posées géotextile au contact du fond de forme. Elles créent un réseau permanent de cavités permettant un écoulement libre et contrôlé des éventuelles infiltrations d'eau vers un réseau de drainage et limitent ainsi a pression hydraulique ou gazeuse en sous-face du dallage. Les particules fines du sol sont filtrées, limitant ainsi le risque de colmatage de la structure à excroissances et des voies d'évacuation.

2. Haute résistance mécanique

Forte résistance à la compression jusqu'à 40 tonnes par m² (voire 75 tonnes pour le DELTA®-TERRAXX ULTRA) et excellent pouvoir de résilience sous charge de longue durée jusqu'à 10 tonnes au m² (voire 35 tonnes pour DELTA®-TERRAXX ULTRA). Structure alvéolaire très résistante aux chocs et non cassante (le matériau utilisé permet une absorption des chocs sans risque de cassure contrairement à d'autres matériaux très cassants, du type polystyrène recyclé).

Résistances à la compression (charge permanente) [EN 25619-1] :

3. Fort pouvoir drainant

À gauche :
Drainage DELTA® vs hérisson drainant
Performances hydrauliques 5 fois supérieures à un massif granulaire d'épaisseur 30 à 40 cm et supérieures à pratiquement toutes les solutions du marché, particulièrement en cas de compression (court terme) ou de fluage (long terme).

smallRetina 02:58:06 mediumAlias 02:58:06 large 02:58:06 xlarge 02:58:06
smallRetina 02:58:06 mediumAlias 02:58:06 large 02:58:06 xlarge 02:58:06

À droite :
Drainage DELTA® vs âmes drainantes filamenteuses
Les nappes DELTA® résistant fortement à l'écrasement, leur capacité de drainage reste élevée, contrairement à une âme drainante filamenteuse qui s'écrase facilement et perd ainsi rapidement et beaucoup de sa capcité de drainage.

4. Grande longévité

Les matériaux utilisés dans le processus de fabrication des géocomposites drainants DELTA®, leur conception et la qualité de la fabrication DÖRKEN confèrent à ces produits la meilleure durabilité, pouvant  dépasser les 100 ans  pour les produits DELTA®-TERRAXX LIGHT, DELTA®-TERRAXX et DELTA®-TERRAXX ULTRA. (test dans un sol naturel avec 4 ≤ pH ≤ 9 et une température du sol ≤ 25 °C, selon la norme EN ISO 13438).

Double avantage :

  • Le produit ne se détériorant pas au contact du sol et de l'humidité, sa capacité de drainage reste constante dans le temps.
  • Le produit définitivement écologique, c'est celui qu'on ne change pas.



smallRetina 02:58:06 mediumAlias 02:58:06 large 02:58:06 xlarge 02:58:06

5. Barrière anti-radon : le drainage 2-en-1

La nouvelle gamme TERRAXX (DELTA®-TERRAXX, DELTA®-TERRAXX LIGHT et DELTA®-TERRAXX ULTRA) ont été testés pour leur résistance au passage du gaz radon auprès de l'Université de Prague, qui fait autorité en la matière.

De cette manière, vous réglez avec une seule couche les questions du drainage et de la barrière au gaz radon.

smallRetina 02:58:07 mediumAlias 02:58:07 large 02:58:07 xlarge 02:58:07

Le drainage sous dallage en vidéo

Drainage sous dallage à Rennes

smallRetina 02:58:07 mediumAlias 02:58:07 large 02:58:07 xlarge 02:58:07

Étude technique gratuite

Chez DÖRKEN, nous le savons bien, tout projet est unique.

En fonction des dimensions de la construction, de son fond de forme et de son éventuelle pente, de l'apport d'eau (débit d'exhaure), de l'épaisseur de la dalle, etc., le produit DELTA® adapté peut varier, de même que la distance entre les drains collecteurs.

Grâce à notre étude technique gratuite (pour chantiers supérieurs à 500 m²), nous vous accompagnons et vous conseillons sur les produits adaptés à votre projet.
