Retrait-gonflement des sols argileux

Le retrait-gonflement des argiles désigne les mouvements alternatifs de retrait et de gonflement du sol qui sont la conséquence des phases de sécheresse et réhydratation de sols dits "gonflants" ou "expansifs".

Le risque de retrait-gonflement

Du fait du changement climatique, l'alternance de sécheresses et de pluies abondantes s'accentue en intensité. Avec des épisodes plus chauds et plus secs en été, auxquels se succèdent des événements pluvieux extrêmes, les terrains argileux présentent un risque accru de retrait-gonflement et occasionnent des désordres massifs et coûteux sur les bâtiments.

Lors d'un épisode pluvieux, les terrains argileux deviennent lourds et compacts. De nature très minéral, le terrain devient vite lourd et collant. L'eau aura ainsi tendance à stagner en surface, sans possibilité d'évacuation. Le sol se gorge d'eau : il augmente de volume : c'est le "gonflement".
Si à cela se succède une sécheresse prononcée, l'eau contenue dans le sol va disparaître par évaporation. On observe alors un "retrait" (ou rétractation) des argiles : perdant rapidement l'eau qu’il contenait alors qu'il avait gonflé, le sol va alors bouger, craqueler, se tasser.

Ces mouvements successifs du terrain créent alors un fort risque de fissures et affaissements, le plus coûteux à l'heure actuelle (environ 38 % des coûts liés à des catastrophes naturelles, pour un total de 8,6 milliards d’euros entre 1990 et 2013).

smallRetina 11:35:40 mediumAlias 11:35:40 large 11:35:40 xlarge 11:35:40
Lors d'un événement pluvieux
smallRetina 11:35:40 mediumAlias 11:35:40 large 11:35:40 xlarge 11:35:40
Lors d'un épisode de sécheresse

Le retrait-gonflement inscrit dans la Loi

Le Décret n° 2019-1223 du 25 novembre 2019 et les trois Arrêtés du 22 juillet 2020 (notamment celui relatif aux techniques) viennent rendre obligatoire la prise en compte du risque de retrait-gonflement pour tous les bâtiments situés dans une zone à risque.

La Loi ELAN comme accélérateur de la sensibilisation

Le retrait-gonflement des argiles est le premier poste d'indemnisation concernant l'assurance dommage-ouvrage pour les sinistres touchant les maisons individuelles. Il représente également 38% des coûts liés à des catastrophes naturelles, pour un total de 8,6 milliards d'euros entre 1990 et 2013. La Loi ELAN a donc inscrit l'étude géotechnique (étude de sol) comme obligatoire avant toute vente de terrain constructible et avant la construction d'une maison individuelle. Elle impose ainsi la prise de mesures préventives dans l'objectif de réduire les risques identifiés. Le système DELTA®-RGA offre une solution sûre à la fois pour les constructions neuves et la rénovation.

smallRetina 11:35:40 mediumAlias 11:35:40 large 11:35:40 xlarge 11:35:40
Carte de France du risque de retrait-gonflement. Source : Arrêté du 22 juillet 2020. Carte : https://www.georisques.gouv.fr

Le drainage pour assurer la longévité de…

Soumis aux cycles de pluies et de sécheresses, il est possible de stopper le retrait-gonflement d'un sol argileux à proximité d'un bâtiment pour prévenir tout risque de dégradations importantes.

Pour cela, il convient d'interdire toute venue d'eau dans le sol en dévoyant les eaux de ruissellement (pluie) au-delà de 2 mètres des parois de la construction, évitant ainsi le risque de gonflement.

De l'eau pouvant malgré tout se trouver contenue dans cette bande de 2 mètres, il convient également d'empêcher son évaporation, évitant ainsi la sécheresse rapide du sol et donc le risque de retrait.

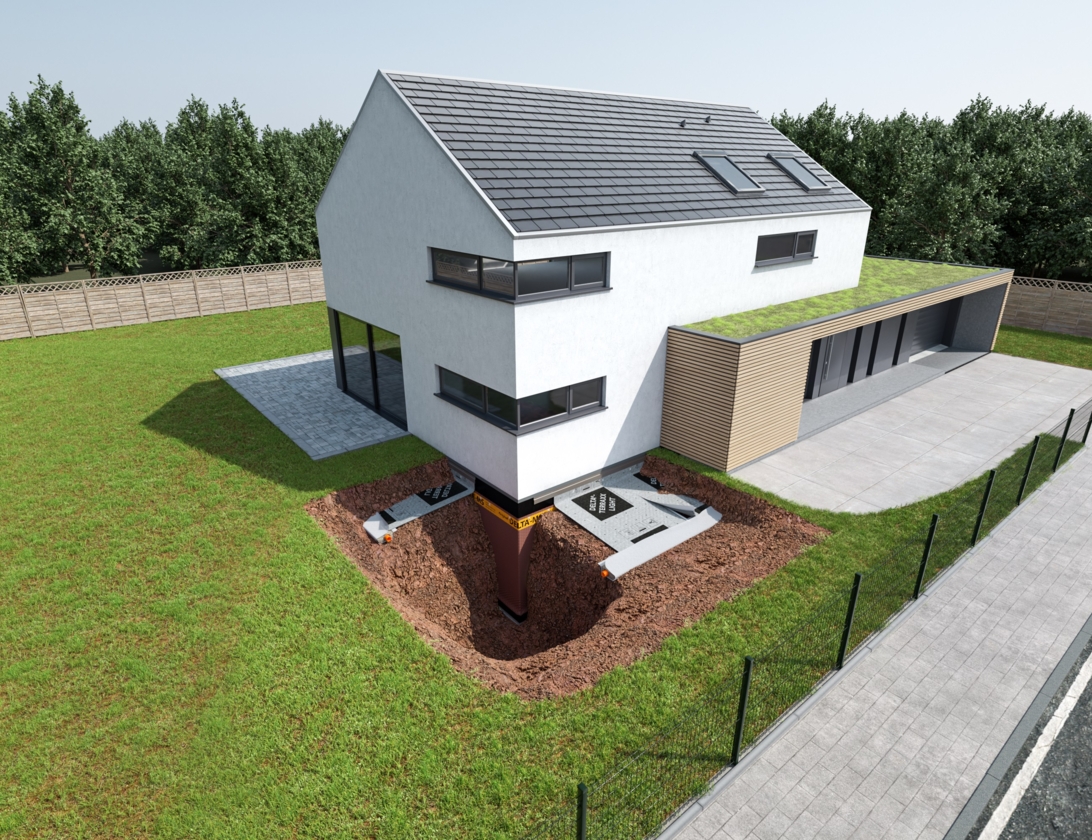

Avec le système DELTA®-RGA, conjuguant une nappe drainante anti-évaporation imperméabilisante et des tubes de drainage performants, DÖRKEN propose une solution fiable et économique, permettant d’évacuer plus de 10 fois l’intensité d’un événement pluviométrique majeur, testée pour une durabilité de 100 ans minimum, et convenant pour les constructions neuves comme pour la rénovation.

Le système DELTA®-RGA est conforme aux recommandations de l'Agence Qualité Construction (AQC) dans sa fiche pathologie du bâtiment Mouvements de fondations de maisons individuelles 2° partie : mouvements exceptionnels en sols sensibles.

Avantages du système DELTA®-RGA

  • Dévoiement et collecte des eaux d'infiltration à plus de 2 mètres de la construction
  • Création d'une couche anti-évaporation
  • Création d'une surface horizontale imperméabilisante grâce au bord autoadhésif intégré
  • Peu de variation de la teneur en eau du sol argileux
  • Pas de phénomène de retrait-gonflement du sol et ainsi pérennité du bâti préservée
  • Forte capacité de drainage (env. 0,58 l/(s ·m) à 5 % de pente), permettant d'évacuer plus de 10 fois l'intensité d'un événement pluviométrique majeur
  • Importante résistance au fluage du système drainant (> 10 % sous 100 kPa)
  • Durée de vie du système testée : 100 ans minimum
  • Non polluant pour l'eau potable, résistant aux agents chimiques, bactériologiques, alcalins, résistant aux racines.

Les composants du système DELTA®-RGA

DELTA®-TERRAXX LIGHT
Géocomposite de drainage hautes performances 2,40 m × 12,50 m
Nappe fermée à la diffusion : fonction d'anti-évaporation (évite la dessiccation trop rapide)
Forte capacité de drainage convenant même pour des épisodes pluviométriques exceptionnels
Haute résistance à la compression et au fluage
Faible risque de colmatage du géotextile
Bord autoadhésif intégré : imperméabilisant et anti-évaporation
Durabilité dans le sol testée : 100 ans minimum
Pose simple et rapide par déroulement

DELTA®-OPTI DRAIN
Système complet de tubes drainants
Drain validé pour le bâtiment (contrairement aux drains routiers ou agricoles)
Système complet tubes, regard de curage, raccordements sous Avis Technique et certifié QB par le CSTB
Ne nécessite pas la création d'une cunette en béton
Ne s'écrase pas (contrairement aux drains agricoles)
Surface de captation supérieure (> 80 cm²/m), garantie d'une performance optimale et d'une sécurité élevée en cas de forts épisodes pluvieux
Captation de l'eau à 360 degrés

smallRetina 11:35:40 mediumAlias 11:35:40 large 11:35:40 xlarge 11:35:40
smallRetina 11:35:40 mediumAlias 11:35:40 large 11:35:40 xlarge 11:35:40
smallRetina 11:35:40 mediumAlias 11:35:40 large 11:35:40 xlarge 11:35:40

Finitions possibles

Le système DELTA®-RGA autorise toutes les finitions possibles :

  • végétalisation
  • surface engazonnée
  • pavés (avec ou sans accès véhicule léger)
  • dalles (avec ou sans accès véhicule léger)
  • asphalte (avec ou sans accès véhicule léger)
  • terrasse bois...

Chaque finition devra être réalisée conformément aux règles de l'art en vigueur.
